Túnel submerso Santos-Guarujá traz nova tecnologia ao Brasil
Obra com 762 metros de extensão utilizará sistema conhecido como módulo imerso pré-fabricado e terá 21 metros de profundidade, sem atrapalhar navegação
Obra com 762 m de extensão utilizará sistema conhecido como módulo imerso pré-fabricado e terá 21 m de profundidade, sem atrapalhar navegação
Por: Altair Santos

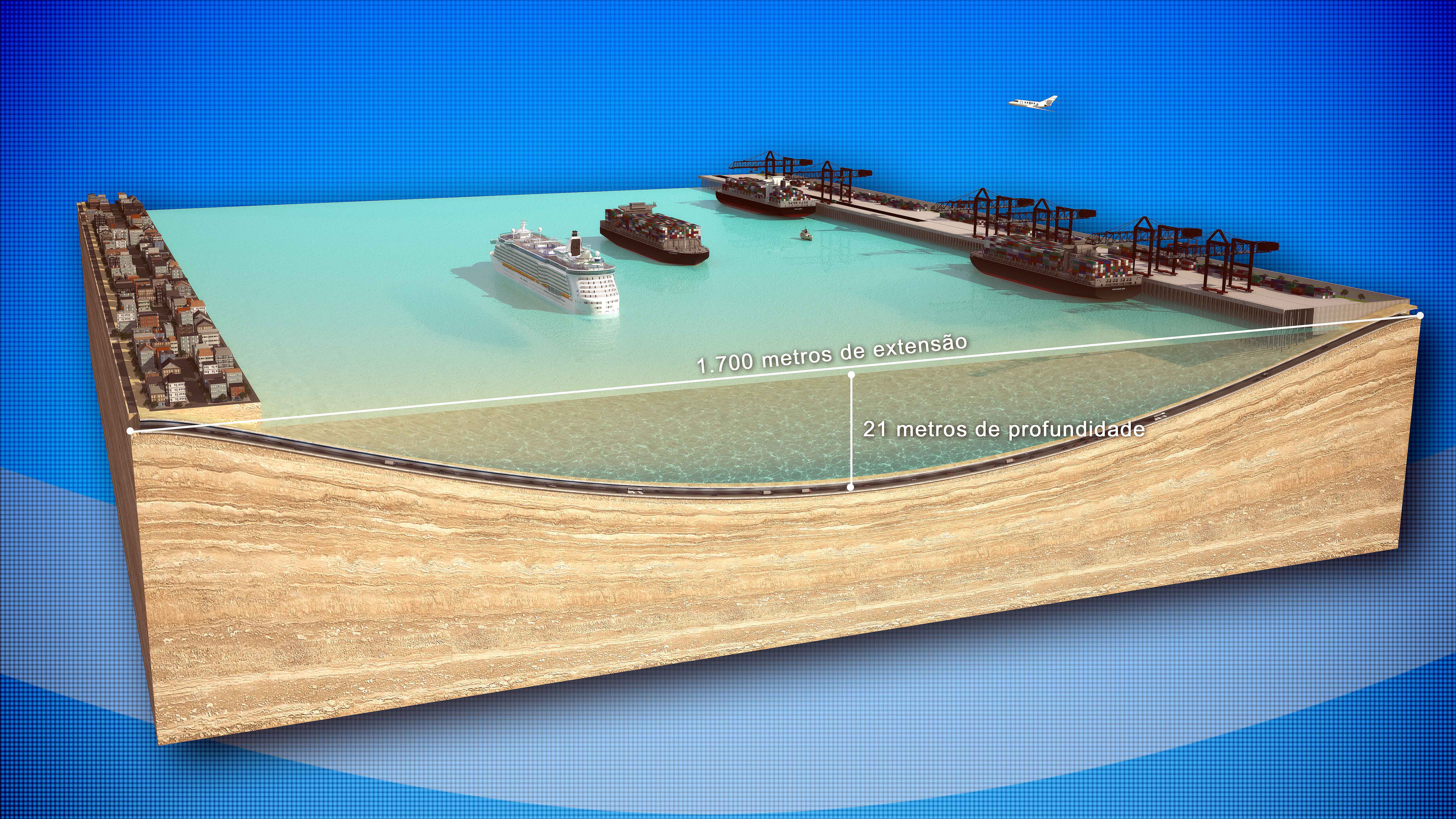

O primeiro túnel submerso do Brasil sairá do papel ainda em 2014. A obra, com 1.700 m de extensão, terá um trecho de 761 m sob o estuário entre Santos e Guarujá, no litoral paulista. A licença socioambiental já foi emitida e o empreendimento encontra-se em processo de licitação do projeto executivo. Por causa do período eleitoral, o consórcio vencedor só será conhecido em novembro. Há cinco grupos concorrendo para construí-lo, todos formados por empresas brasileiras e estrangeiras. Países detentores da tecnologia, como Espanha, Holanda, Itália e Coreia do Sul, estão na concorrência.
![Nova ligação entre Santos a Guarujá](https://www.cimentoitambe.com.br/wp-content/uploads/2024/04/Dersa_Corte_Tunel-150x150.jpg)

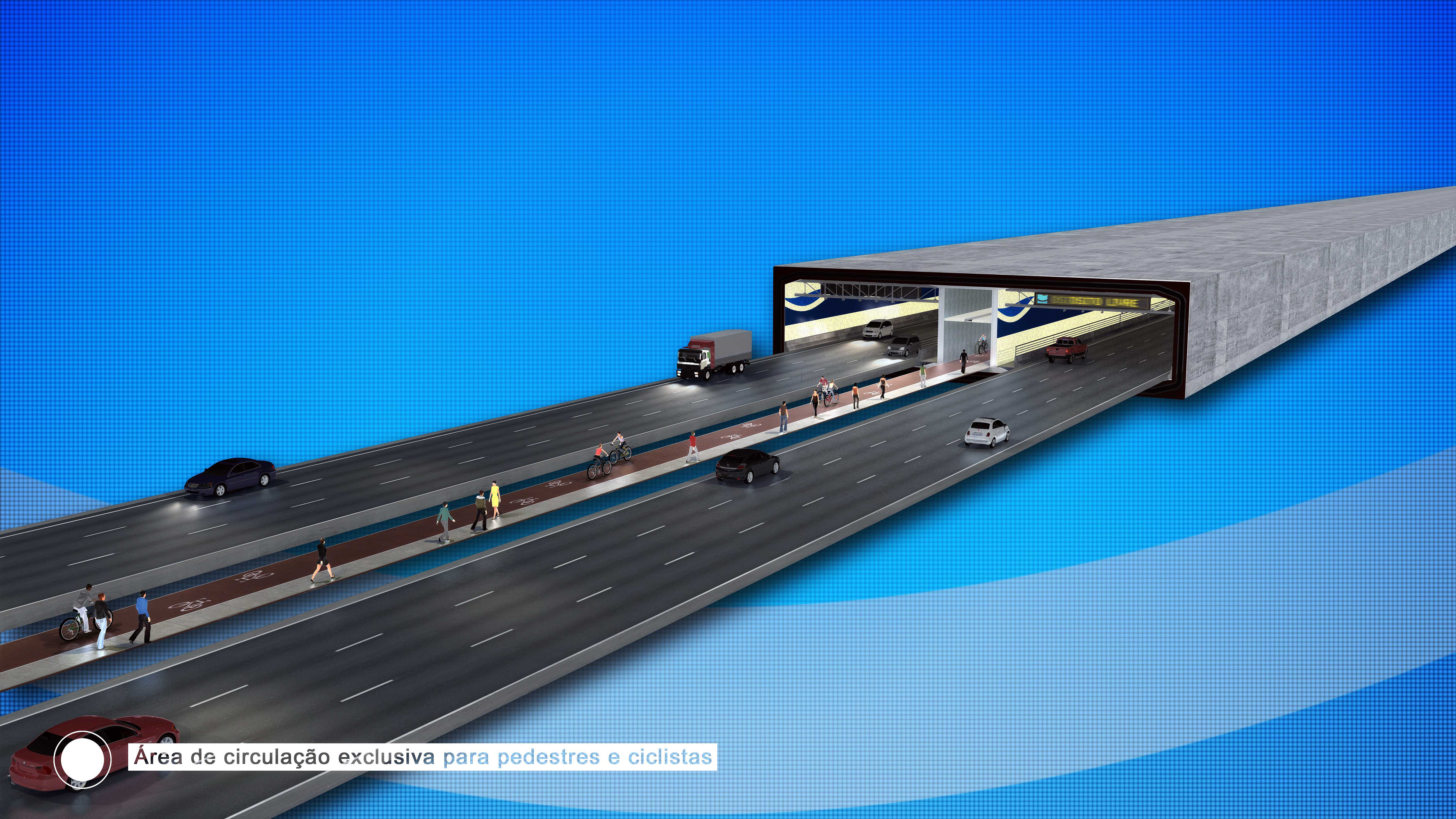

A construção do túnel será feita com o emprego de uma tecnologia ainda não utilizada no país, conhecida como módulo imerso pré-fabricado. Ela consiste na abertura de uma trincheira no fundo do canal, na qual serão assentadas peças construídas separadamente em uma doca seca. Cada compartimento de concreto terá 127 metros de comprimento, 35 m de largura e 10 m de altura. Um a um, eles serão rebocados por flutuação até o local de lançamento, onde serão imersos a 21 m de profundidade e fixados aos demais módulos. Esse método evita grandes volumes de escavações.
Para atender toda a extensão imersa do túnel serão construídos seis módulos pré-fabricados. Cada peça, estima-se, receberá 60 mil m³ de concreto, com resistência de 35 MPa. Após curadas, elas serão rebocadas pelo mar ao longo de 35 km para chegar ao local de execução da obra. A opção por esse método construtivo se dá por três razões: tempo de obra, estimado em 30 meses a partir da implantação do canteiro de obras; custo, avaliado em R$ 2,5 bilhões e menos caro do que a construção de uma ponte estaiada ou de um túnel que usasse a tecnologia NATM – método austríaco de escavação, que utiliza as máquinas conhecidas como tatuzões, e por não precisar interromper o tráfego de navios no estuário.
Quando concluído, o túnel submerso Santos-Guarujá, que terá 762 m de imersão e 950 m de rampas, além de 4,5 km de obras viárias em superfície e em viadutos, poderá ser percorrido em um minuto por um automóvel. Hoje a travessia entre os dois municípios se dá através de balsa ou por um desvio que alonga o percurso em 45 km. A demanda atual de transporte de carga na região é feita por 1.900 caminhões por dia, com 200 atendidos pela travessia por embarcações e 1.700 pela rodovia Cônego Domenico Rangoni.
![Novas Tecnologias: Interior do túnel Santos-Guarujá](https://www.cimentoitambe.com.br/wp-content/uploads/2024/04/Dersa_Montagem_Tunel-150x150.jpg)
A tecnologia que agora chega ao Brasil já funciona com sucesso em mais de 150 túneis construídos fora do país. A primeira destas obras foi viabilizada em 1910, para permitir a passagem da Ferrovia Central de Michigan (Michigan Central Railroad), sob o rio Detroit, nos Estados Unidos. Por isso, a perspectiva é de que, a partir do submerso Santos-Guarujá, outros empreendimentos deste tipo sejam construídos. A travessia Vitória-Vila Velha, no Espírito Santo, já é candidata, assim como o trecho Rio Grande-São José do Norte, no Rio Grande do Sul.
Maiores túneis imersos do mundo
San Francisco, nos Estados Unidos (1969) – 5,82 km
Copenhague, na Dinamarca (2000) – 3,5 km
Busan, na Coreia do Sul (2010) – 3,2 km
Roterdã, na Holanda (1966) – 2,85 km
Pulau Seraya, em Cingapura (1988) – 2,6 km
Paraná, na Argentina (1962) – 2,36 km
Boston (Hampton Roads 2), nos Estados Unidos (1976) – 2,22 km
Tuas Bay, em Cingapura (1999) – 2,1 km
Boston (Hampton Roads 1), nos Estados Unidos (1957) – 2,09 km
Blaye, na França (1978) -1,93 km
Confira o vídeo sobre a construção do túnel Santos-Guarujá
Entrevistado
DERSA (Desenvolvimento Rodoviário S/A) – via assessoria de imprensa
Contato
transportes@transportes.sp.gov.br
Créditos Fotos: Divulgação/Dersa
Jornalista responsável: Altair Santos MTB 2330
