Via subterrânea com 3.022 metros emprega tecnologias inéditas no Brasil e substitui antigo elevado da Perimetral na área do Porto Maravilha

Por: Altair Santos

Com 3.022 metros de extensão, o túnel Marcello Allencar ganha o título de maior subterrâneo urbano do Brasil. O empreendimento faz parte do rol de projetos que nasceram com a escolha da cidade do Rio de Janeiro como sede dos jogos olímpicos. O canteiro de obras foi instalado em 2012, e faz parte do complexo Porto Maravilha. A função do túnel é substituir o antigo elevado da Perimetral, perto da região portuária do Rio. Sua construção empregou tecnologias inéditas no Brasil, como o uso de fôrmas metálicas móveis em formato de arco, que permitiram revestir e moldar o concreto aplicado nas paredes do túnel.

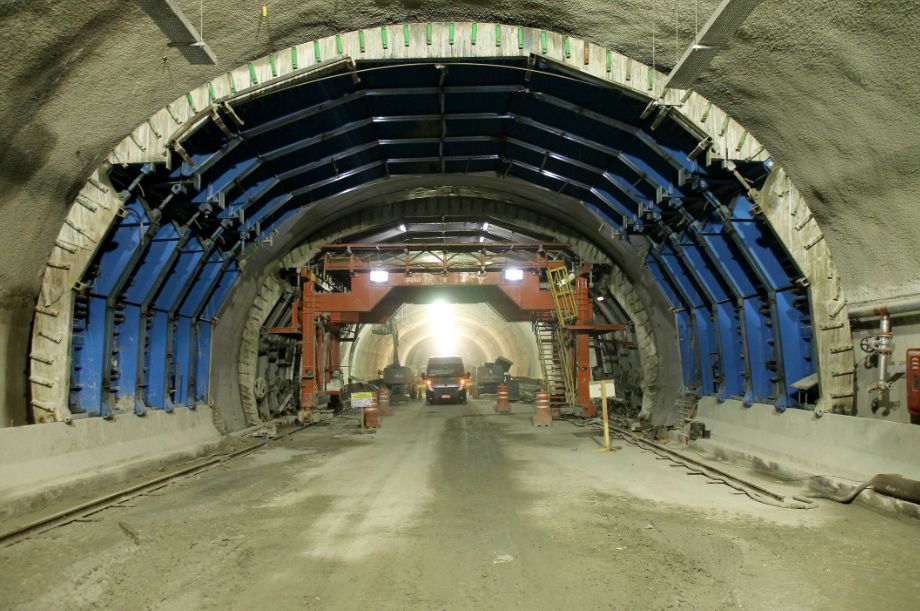

Fôrmas metálicas móveis em formato de arco permitem moldar o concreto nas paredes do túnel

Fôrmas metálicas móveis em formato de arco permitem moldar o concreto nas paredes do túnel

Confeccionadas sob medida para a geometria do subterrâneo, quatro fôrmas deslizantes possibilitaram a acomodação do concreto, melhorando a produtividade e garantindo um acabamento sem irregularidades. De acordo com o gerente de serviços e obras da Companhia de Desenvolvimento Urbano da Região do Porto do Rio de Janeiro (Cdurp), João Carlos Zimpel, a tecnologia é indicada para escavações abaixo do nível do mar, como é o caso do túnel Marcello Alencar. “As fôrmas ajudaram a aplicar uma manta de PVC sobre o concreto, impermeabilizando as paredes escavadas”, explica o engenheiro civil.

Outra inovação usada na obra foi a substituição das tradicionais malhas de aço por fibras plásticas para estruturar o concreto. Isso, segundo João Carlos Zimpel, acelera o processo de cura e eleva a resistência do material. “Com as fibras plásticas e o sistema de aquecimento das fôrmas, foi possível controlar o processo de cura do concreto e fazer a desfôrma depois de 12 horas”, afirma. Em formato de pórtico, cada fôrma tem 7,5 metros de largura e seu deslocamento se dá por meio de trilhos. Os equipamentos começaram a ser montados em agosto de 2015 e foram utilizados até abril de 2016. Neste período, foram utilizados quase 18 mil m³ de concreto.

Após o revestimento com concreto, o túnel recebeu uma manta de PVC para impermeabilização

Após o revestimento com concreto, o túnel recebeu uma manta de PVC para impermeabilização

Transformação urbana

O túnel Marcello Allencar será inaugurado em junho de 2016. Em seu trecho mais profundo, as escavações chegaram a 46 metros. Por isso, o pavimento para o tráfego de veículos também é em concreto. Para Alberto Silva, presidente da Cdurp, a opção pelo material, tanto para revestir quanto para servir como pavimento, oferece duas vantagens à obra. “O empreendimento vai precisar de pouca manutenção, por causa da maior durabilidade do concreto, e a visibilidade para quem trafega por ele será melhor, pois as paredes brancas refletem bem a iluminação de LED ao longo do trecho”, explica.

Construído pelo consórcio Porto Novo, que engloba as construtoras Odebrecht, OAS e Carioca Engenharia, o túnel Marcello Alencar foi viabilizado pelo regime de PPP (Parceria Público-Privado). Suas vias, com três pistas cada uma, interligarão Aterro do Flamengo, Avenida Brasil e Ponte Rio-Niterói. Sobre a estrutura do subterrâneo foi construído um passeio público com 3,5 quilômetros de extensão e 287 mil m² de espaço de convivência, indo do Armazém 8 do Cais do Porto até a Praça da Misericórdia. Arborizada, a área histórica será voltada à circulação de pedestres e ciclistas e cortada pelo Veículo Leve Sobre Trilhos (VLT).

Veja vídeos sobre a construção do túnel Marcello Alencar

Sobre a estrutura do túnel ocorreu a revitalização urbana da região portuária da cidade do Rio de Janeiro

Sobre a estrutura do túnel ocorreu a revitalização urbana da região portuária da cidade do Rio de Janeiro

Entrevistados
Engenheiros civis Alberto Silva e João Carlos Zimpel, respectivamente presidente e gerente de serviços e obras da Companhia de Desenvolvimento Urbano da Região do Porto do Rio de Janeiro (Cdurp)
