Como fica o engenheiro de cálculo na era da Engenharia 4.0?

Softwares cada vez mais sofisticados auxiliam na tarefa de projetar estruturas, seja em concreto armado, concreto protendido, aço ou madeira
4 de maio de 2021

Como fica o engenheiro de cálculo na era da Engenharia 4.0?

Como fica o engenheiro de cálculo na era da Engenharia 4.0? 1024 652 Cimento Itambé

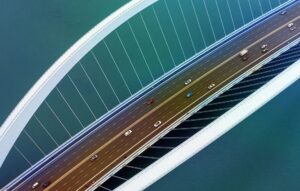

Projetos estruturais de pontes requerem softwares com mais sofisticação tecnológica e também exigem uma curva maior de conhecimento do engenheiro de cálculo Crédito: CSI

Projetos estruturais de pontes requerem softwares com mais sofisticação tecnológica e também exigem uma curva maior de conhecimento do engenheiro de cálculo
Crédito: CSI

Dia 4 de maio comemorou-se o dia do engenheiro de cálculo, também conhecido como calculista, projetista ou engenheiro de estruturas. Independentemente da nomenclatura, é ele quem define os parâmetros para que uma construção se mantenha em pé ao longo de sua vida útil. Se no passado a régua de cálculo era o instrumento inseparável desse profissional, hoje há softwares cada vez mais sofisticados para auxiliar na tarefa de projetar estruturas, seja em concreto armado, concreto protendido, aço ou madeira.

São ferramentas que se tornaram imprescindíveis para o calculista que queira sobreviver na era da Engenharia 4.0. Mas qual software de cálculo estrutural é o melhor? A resposta é “depende”. Existem passos a serem seguidos para se chegar ao melhor aplicativo. Os principais são: verificar o quanto ele está adequado às normas técnicas, analisar se opera em conjunto com o BIM, ver qual atende melhor as características do projeto e observar a curva de aprendizagem.

Se o cálculo for para um projeto de edificação de até 5 pavimentos, recomenda-se um tipo de software. Caso seja para um prédio superalto, uma ponte ou uma hidrelétrica, aí a ferramenta precisa ter mais sofisticação tecnológica, e também vai exigir mais conhecimento de quem irá operá-la. No Brasil, as 5 ferramentas mais usadas pelos engenheiros de estrutura são as seguintes:

SAP2000
Existe há 30 anos. Popularizou-se por ser um programa com interface intuitiva, vasto conjunto de recursos e por permitir concepção e análise de estruturas em 3D. É mais usado em projetos de obras de infraestrutura, principalmente pontes e viadutos.

TQS

É um software nacional. Usado principalmente no cálculo estrutural de edificações em concreto protendido e armado, e também em estruturas pré-moldadas. O engenheiro estrutural fornece os dados estruturais de pilares, lajes, vigas e fundações e o software calcula e fornece simulações. Vem adequado às versões mais novas das normas técnicas brasileiras relacionadas com estruturas de concreto.

Cypecad

É outro software nacional. Realiza cálculo de estruturas em concreto armado, protendido, pré-moldado e misto de concreto e aço. Abrange uma ampla gama de tipos de pilares, lajes e fundações. É muito usado por ter uma curva de aprendizado rápida e por notificar quando existe alguma não-conformidade no projeto.

Eberick

Possui múltiplas funções, como modelagem, análise e dimensionamento, para estruturas em concreto armado e estruturas mistas. O ponto central é o nível de detalhes gerados em 3D.

Metálicas 3D

De origem espanhola, é um dos mais completos para projetos que utilizam estruturas mistas de concreto e aço.

Ferramentas devem operar com base nas normas técnicas atualizadas

Todos os softwares devem atender as versões mais atualizadas das normas técnicas relacionadas com estruturas de edificações. No caso dos projetos que utilizam concreto, as normas relevantes são: ABNT NBR 6118 (Estruturas de concreto armado – Procedimento), ABNT NBR 8681 (Ações e segurança nas estruturas – Procedimento), ABNT NBR 6123 (Forças devidas ao vento em edificações), ABNT NBR 9062 (Projeto e execução de estruturas de concreto pré-moldado) e ABNT NBR 10837 (Cálculo de alvenaria estrutural de blocos vazados de concreto – Procedimento).

Quanto à ABNT NBR 8800 (Projeto de estruturas de aço e de estruturas mistas de aço e concreto de edifícios) os softwares utilizam a versão de 2008, mas o processo de revisão da norma está a caminho. A ABECE (Associação Brasileira de Engenharia e Consultoria Estrutural) irá reativar a comissão (CE-002:125.003 – Comissão de Estudo de Estruturas de Aço e Mistas de Aço e Concreto) a partir de 13 de maio de 2021. O projeto do texto-base para sua revisão tem sido discutido desde 2020.

Entrevistado
Computers & Structures Inc., TQS Informática, Multiplus Softwares Técnicos, AltoQi e ABECE (Associação Brasileira de Engenharia e Consultoria Estrutural)

Contatos
feedback@csiamerica.com
store@tqs.com.br
altoqi.com.br/contato
financeiro@multiplus.com
abece@abece.com.br

Jornalista responsável:
Altair Santos MTB 2330
